在中性点经电阻接地的系统当中,要求发电机中性点接地电阻柜具有更高的可靠性。如果发电机中性点电阻柜由于质量问题或者是其他原因发生了故障,将使系统处于中性点不接地的方式进行运行。
当电网中性点不接地运行时,即使系统的电容电流不大,也会因在单相接地时会产生间歇性的弧光过电压,使健全相的电位有可能升高到足以破坏其绝缘水平的程度,甚至形成相间短路。
国际广泛采用发电机中性点高阻接地,以限制接地电流,防止各种过电压的危害。中性点通过电阻器接地可以把故障电流限制到适当值,提高继电保护的灵敏度作用于跳闸,同时又使故障点仅可能发生局部轻微灼伤,把暂态过电压限制到正常线电压对中性点电压的2.6倍,限制电弧的重燃,防止弧光间隙过电压损坏主设备,同时可有效防止铁磁谐振过电压,从而保证发电机的安全运行。对降低电网过电压、提高电网的安全性、可靠性,具有良好的效果。
产品用途
中性点的运行方式不同,其技术特性和工作条件也不同,因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。

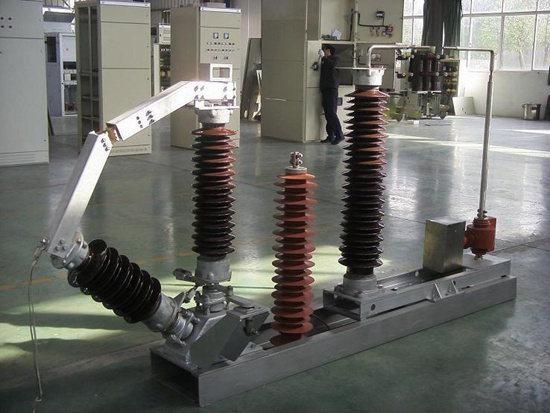

中性点接地保护装置专用于110KV、220KV、330KV、500KV电力变压器中性点,以实现中性点接地或不接地两种不同的运行方式而设计的,从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

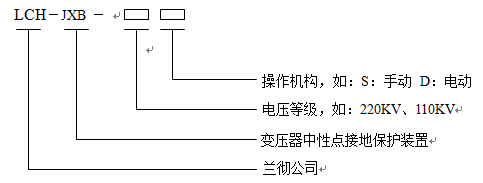

型号含义
型号举例:LCH-JXB-220S则为河北兰彻电力设备制造有限公司生产的220KV变压器中性点接地保护装置,操作机构为手动操作。
使用环境条件
1.安装地点:户外。
2.产品结构:组合式柱上设备
3.周围空气温度:
最高温度:+55℃
最低温度:-40℃
最大日温差:25K
日照强度:0.1W/c㎡
4.海拔高度:2000m
5.最大风速:35m/s
6.地震烈度:8度
水平加速度:0.3g
垂直加速度:0.15g
7.污秽等级:III级(2.8KV/cm)
8.覆冰厚度:10mm
引用标准
GB156-93 标准电压
GB/T 1985-89 交流高压隔离开关和接地开关
DL/T486 交流高压隔离开关和接地开关订货技术条件
DL/T593 高压开关设备的共用订货技术导则
DL/T615 交流高压断路器参数选用导则
DL/T620 交流电气装置的过电压保护和绝缘配合
GB/T 311-1997 高压输变电设备的绝缘配合
GB/T 775-1987 绝缘子试验方法
GB/T 5582-1993 高压电力设备外绝缘污秽等级
GB/T 7354-1987 局部放电测量
GB11032-2000 交流无间隙金属氧化物避雷器
GB/T 11604-1989高压电器设备天线电干扰测量方法
GB/T 16927-1997高电压试验技术
GB191-1990 包装储运图示标志
GB/T 2900-1989 电工名词术语避雷器
DL/T 620-1997 交流电气装置的过电压保护及绝缘配合
国电发[2000]589号防止电力生产重大事故的二十五项重点要求
国家电网公司十八项电网重大反事故措施(试行)
