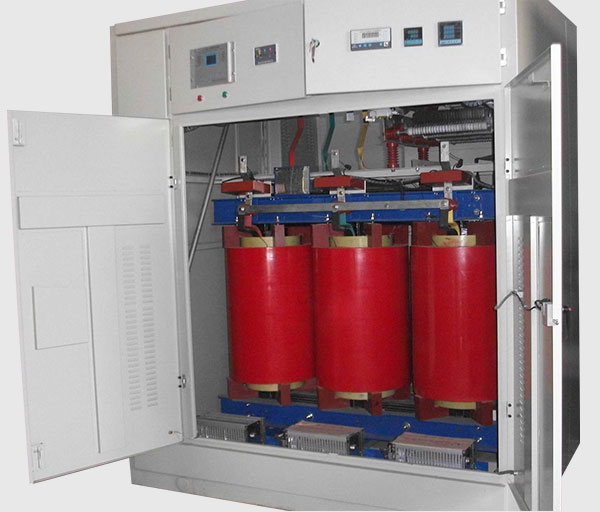

接地变压器通常只有1个容量，也就是其接地的容量。接地电阻柜厂家介绍但在某些变电站内，没有低压400V的配电变压器，故在接地变压器内设置一个400V的线圈，供变电站内其他设备的用电。接地变压器都是单相变压器，其二次侧装设电阻。其电压应当取相电压，而电流应当根据接地保护的要求选择，高电阻接地、地电阻接地和中电阻接地对于允许流过的接地电流是不同的。

如6KV的接地变压器，其电压为1.05(6/1.732)=3.6KV，其中1.05是考虑可能工作电压会高出5%，高电阻接地，接地电流控制在15A，那么这台单相变压器容量就是1.1(3.6X15)=60KVA，1.1为考虑10%的容量余度。

变压器接地电阻柜工作原理：连接于变压器中性点与大地之间的一种限流电气保护设备，在电网正常运行时不工作，当电网线路出现故障时，变压器中性点电压将产生偏移，如果变压器中性点接有接地电阻装置，它可以将配电网中中性点强制接地，并限制其故障电流，使继电保护设备有足够的时间进行检测，实现跳闸和备用切换，避免配电网和电气设备遭到破坏。

我国电力系统常用的中性点接地方式有：中性点直接接地、中性点不接地、中性点经消弧线圈接地(谐振接地)、中性点经电阻接地这四种方式。电力系统接地运行方式涉及电网的运行、供电可靠性、用户用电等诸多重要问题。中性点经电阻接地就是在电网中性点，与地之间串联接入某一电阻器。

适当选择所接电阻器的阻值，不仅可以泄放单相接地电弧后半波的能量，从而减少电弧重燃的可能性，抑制电网过电压的辐值，还可以提高继电保护装置的灵敏度以作用于跳闸，从而有效保护接地电阻柜系统正常运行。
