内蒙LCH-XBJK箱变智能监控装置

  • 所属分类:内蒙其他电力设备

  • 点击次数:
  • 发布日期:2023/07/26
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

LCH-XBJK箱变智能监控装置,解决了光伏箱变和风电箱变的远程监控难题,工作人员只需在监控室即可了解所有箱变的电气与非电气参数与信息,实现对箱变的“遥信、遥测、遥控、遥调”功能,满足箱变的“无人值班,少人值守”的运行管理方式。

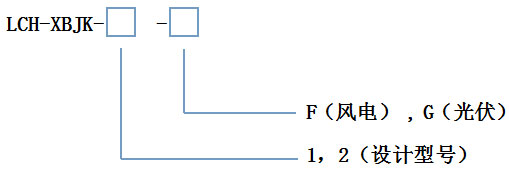

产品选型


订货说明:1.标注电源电压。 2.通讯方式。3.输入额定电流,额定电压。


产品功能
1、LCH-XBJK-1型

功能项目

功能简介

保护功能

三段式带复压闭锁的定时限过流保护(速断、限时速断、过流)

过负荷保护(跳闸/告警,可整定)

反时限过流保护

负序过流保护

零序定时限过流保护(跳闸/告警,可整定)

零序反时限过流保护

低电压保护(跳闸/告警,可整定)

过电压保护(跳闸/告警,可整定)

PT断线告警

重瓦斯跳闸、轻瓦斯告警、高温跳闸、高温告警、油位低告警、压力异常告警或者跳闸(可整定)

4路独立的非电量保护(跳闸/告警,可整定)

9路开出:1路告警总信号,1路事故总信号,1路失电信号,3路合闸出口,3路跳闸出口;

测控功能

遥测:IA、IB、IC、UA、UB、UC 、P、Q、COSΦ、F等模拟量;2路温度传感器输入,2路
   4~20mA或者0~5V电压输入

遥信:22路遥信开入量采集(本体保护、非电量保护、断路器位置等)电度:有功电度、无功电度;

遥控:3路跳闸,3路合闸,1路跳闸信号,1路告警信号;

通讯功能



2路RS485接口,采用MODBUS-RTU或者IEC60870-5-103等通讯规约,可与主控系统通讯;

1路以太网通讯接口(RJ45口),采用MODBUS-TCP或者IEC60870-5-103等通讯规约

2路 100BLCHE-FX(光口,选配),单模、多模可选,可组成自愈式光纤环型以太网,采用MODBUS-TCP或者IEC60870-5-103等通讯规约;

2、LCH-XBJK-2型

功能项目

功能简介

保护功能

重瓦斯跳闸、轻瓦斯告警、高温跳闸、高温告警、油位低告警、压力异常告警或者跳闸(可以整定)

4路独立的非电量保护(跳闸/告警,可整定);

9路开出:1路告警总信号,1路事故总信号,1路失电信号,3路合闸出口,3路跳闸出口;

测控功能

遥测:IA1、IB1、IC1、UA1、UB1、UC1、P1、Q1、COSΦ1、F1等模拟量;IA2、IB2、   IC2、UA2、UB2、UC2、P2、Q2、COSΦ2、F2等模拟量;2路温度传感器输入,2路4~20mA或者0~5V电压输入;

遥信:22路遥信开入量采集(本体保护、非电量保护、断路器位置等);

电度:有功电度、无功电度:

遥控:1路告警信号,1路跳闸信号,3路合闸,3路跳闸;

通讯功能

2路RS485接口,采用MODBUS-RTU或者IEC60870-5-103等通讯规约,可与主控系统通讯;

1路以太网通讯接口(RJ45口),采用MODBUS-TCP或者IEC60870-5-103等通讯规约;

2路100BLCHE-FX(光口,选配),单模、多模可选,可组成自愈式光纤环型以太网,采用MODBUS-TCP或者IEC60870-5-103等通讯规约;
