LCH-WZK消弧消谐及过电压保护装置

  • 所属分类:其他电力设备

  • 点击次数:
  • 发布日期:2023/07/26
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

LCH-WZK消弧消谐及过电压保护装置适用于3~35kv中压电力系统,该产品广泛适用于3~35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统,能对上述系统中的各类过电压加以限制,有效地提高了上述系统的运行及供电。

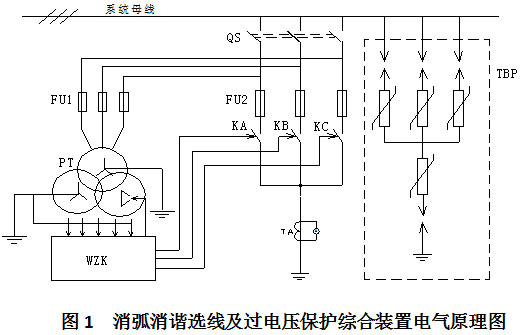

图1  消弧消谐选线及过电压保护综合装置电气原理图

装置的基本工作原理
◆消弧原理
(1)系统发生弧光接地时,微机控制器WZK判断接地的相别及弧光接地类型,同时发出指令使故障相的真空接触器闭合,把系统由不稳定的弧光接地故障变为稳定的金属性接地故障,故障相的对地电压降为零,原接地故障点的弧光消失,其他两相的对地电压升高至线电压。这种状态是现行运行规程所允许的。
(2)真空开关动作后数秒后(根据接地性质不同,动作时间不同),微机控制器WZK令故障相的真空开关断开,若真空开关断开后,再无弧光接地故障现象,说明这一接地故障是暂时性的,系统恢复正常运行;若真空开关断开后,再次出现弧光接地故障,则微机控制器WZK认定这一故障弧光接地,此时再次发出指令使故障相的真空开关闭合,WZK将按照预先设定的程序发出报警信号,告知值班人员故障发生的相别。在真空开关接地点过程中出现的短暂的过电压,由YHPB进行限制。
(3)故障相真空开关第二次闭合接地后不再分开,只有当故障线路自动或人工切除后,由控制室或当地给WZK发出复位指令,WZK收到复位指令后,让故障相真空开关断开,系统恢复正常运行。

◆消谐原理
本装置采用的是微机二次消谐技术,当系统发生谐振时,微机控制器WZK在PT的开口三角绕组瞬间接入大功率的消谐电阻,利用消谐电阻破坏系统的谐振参数,消耗谐振功率,从而解决系统的谐振故障。主要具有以下特点:
1、采用的是微机二次消谐技术,响应时间非常快,消谐效果远远优
于传统的消谐装置;
2、对电压互感器保护绕组(开口三角)的电压输出无任何影响,避免了传统消谐技术影响电压互感器保护绕组电压输出的影响的缺点。

◆选线原理
   中性点非有效接地系统发生单相接地故障后,故障线路的查找成为长期困扰该类电力系统的一大技术难题,国内目前生产的小电流选线设备对系统发生单相接地故障,选线准确率很低,特别是当系统的接地故障是单相弧光接地时,装置根本无法进行选择。目前国内的小电流选线设备的采用点大多为20点/20ms左右,又大多采用傅立叶算法,所以只能采集到五次谐波以内的信号,而弧光接地时的电流信号多在几千赫兹,故此类设备根本无法进行判断。本装置配备了小电流接地选线模块,该选线模块与消弧装置配合使用,无论系统发生的是何种类型的接地故障,均能够对接地线路进行准确地选择。
当系统发生金属性接地时,装置采用“群体比幅比相”的选线原理,根据线路零序电流的幅值和相位进行选线;
当系统发生弧光接地时,选线模块根据消弧装置动作前后的线路零序电流的突变量进行选线;
本装置克服了传统选线装置选线速度慢和弧光接地时选线选线准确率低的缺点。

装置的型号及参数

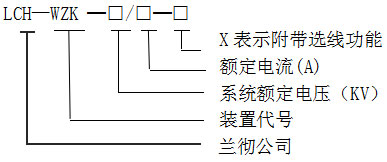

LCH-WZK消弧消谐及过电压保护装置

装置的额定参数
1.额定频率:50Hz
2.额定电压:6   10   35 (KV)
3.额定电流:10  16  20  31.5  50  63  100  200

选型及要求
1.装置的额定电压等于系统的额定电压。
2.装置的额定电流不小于保护线路的电容电流。

结构、外形及安装尺寸
装置的标准尺寸:1000×1500×2300(KYN28-12)
也可根据用户要求,特殊生产。
