低压接地电阻柜中为什么要有电阻?

发布日期:2022-11-07 作者:兰彻电力 点击:

依据《工业与民用电力装置的接地设计规范GBJ 65-83》,低压电力设备接地装置的接地电阻,不宜超过4欧。使用同一接地装置的并列运行的发电机、变压器等电力设备,当其总容量不超过100千伏安时,接地电阻不宜大于10欧。


中性点直接接地的低压力网中,采用接零保护时,零线宜在电源处接地,但移动式电源设备除外。架空线路的干线和分支线的终端以及沿线每1公里处,零线应重复接地。电缆和架空线在引入车间或大型建筑物处,零线应重复接地,但距接地点不超过50米者除外,若屋内配电屏、控制屏有接地装置时,也可将零线直接连到接地装置上。


低压线路零线每一重复接地装置的接地电阻不应大于10欧。在电力设备接地装置的接地电阻允许达到10欧的电力网中,每一重复接地装置的接地电阻不应超过30欧,但重复接地不应少于三处。零线的重复接地,应充分利用自然接地体。

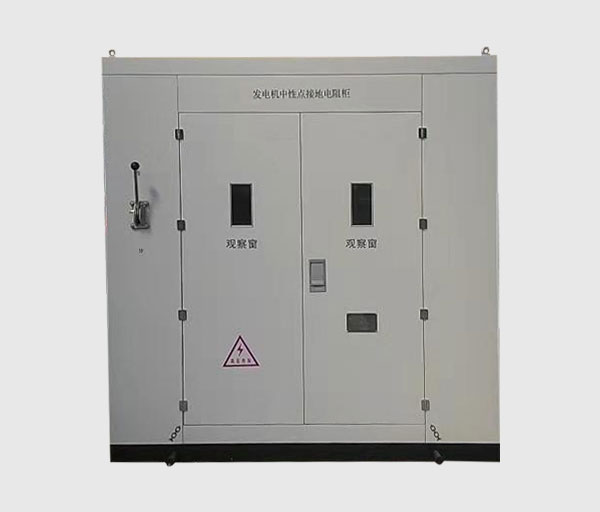

接地电阻柜


直流电力网中零线重复接地应采用人工接地体,并不得与地下金属管道等有金属连接,如无绝缘隔离装置,相互间的距离不宜小于1米。为防止触电危险,在低压电力网中,严禁利用大地作相线或零线。当发生单相接地故障时,直接接地系统的中性点电压保持不变,但是系统中性点电流过大,容易使绝缘击穿,烧毁中性点系统。


如果系统采用不接地方式时,产生的过电压是额定电压的N倍,由于弧光和铁磁谐振过电压使非故障相的相电压升高数倍,这对用电设备的绝缘和热稳定都构成威胁。当安装接地电阻柜后,发生非金属性接地时,受接地点电阻的影响,流过接地点和中性点的电流有显著降低,同时非故障相电压上升也显著降低,零序电压值约为单相金属性接地的30%
